旁通压力平衡型波纹补偿器
旁通压力平衡型波纹补偿器
型号:盛源水电(橡胶接头厂家)生产旁通压力平衡补偿器(旁通压力伸缩节)
压力级别0.25MPa-0.6MPa。
压力补偿器连接方式:①法兰连接式②接管连接式
压力补偿器产品轴向补偿量:60mm-300mm
1、旁通压力伸缩节结构简图
旁通压力伸缩节结构简图

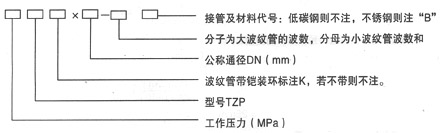

2、旁通压力伸缩节产品代号
旁通压力伸缩节产品代号
举例:0.6TZP500×8/16-JB
表示公称通径为500,工作压力为0.6Mpa,大波纹管为8个小波,小波纹管为16个波,连接形式为不锈钢接管的直管压力平衡补偿器。
盛源是专业的橡胶接头厂家,除此之外,还生产有橡胶补偿器、管道伸缩器、波纹补偿器等。
3、旁通压力伸缩节结构特点
压力平衡补偿器的两端各有一个工作波纹管,中间有一个平衡波纹管,补偿器通过受力构件(舌管)来承受内压推力。
4、旁通压力伸缩节补偿特点
该压力平衡补偿器能补偿管系的轴向位移,内压推力自身平衡。适用于不宜设置固定支架的高物位直管系或大直径管线中。
5、旁通压力伸缩节安装使用注意事项:
该压力平衡补偿器一般应用在架空直管线上,水平安装。
6、大拉杆横向不锈钢波纹管伸缩节对支座作用离得计算;
轴向弹性力:Fx=Kx(f*X)
式中:Kx——轴向刚度,N/mm
X——轴向实际变形量mm
f——计算系数,当预变形(包括△X=0时)f=1/2。当不进行预变形时,f=1。
