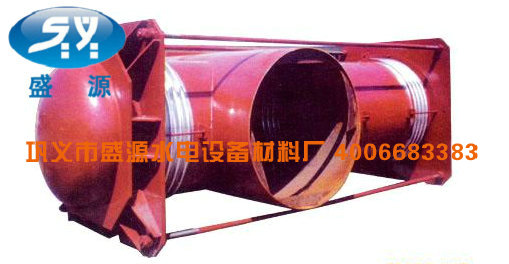

曲管压力平衡式补偿器
盛源是专业的橡胶接头厂家,除此之外,还生产有橡胶补偿器、管道伸缩器、波纹补偿器等。
一、曲管压力平衡式补偿器型号示例:
示例:0.25QYP700×8/4JB
表示:公称通径为φ700mm,工作压力0.25Mpa,波数为8/4,不锈钢接管连接的曲管压力平衡式波纹补偿器
二、曲管压力平衡式补偿器使用说明:
1、曲管压力平衡式波纹补偿器安装在管道的拐弯出或设备相连的空间管道上。它能补偿轴向位移、横向位移,而不会对管道系统或其他设备产生内压推力。常用于泵、压缩机、气轮机及其他对载荷敏感的管道系统,且能吸振降噪,保证设备安全运行。
三、补偿量及支点受力计算:

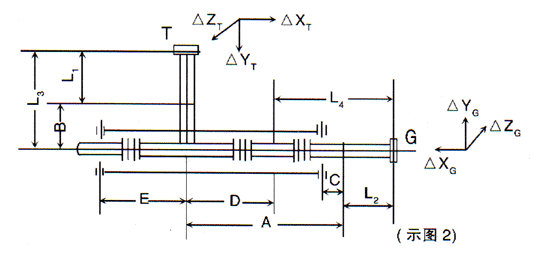

[例]某管道系统通径DN为700,工作压力为0.6Mpa,工作温度120℃,安装温度为20℃,最低环境温度-10℃,管道材料为碳钢,图中,T点和G点为支点或设备出口、进口。T、G两点位置的初始位移分别为△XT=1.7mm,△YT=3.0mm,△ZT=0,△XG=6mm,△YG=4.5mm,△ZG=3mm,L1=0.9mm,L2=5.5m。
曲管压力平衡式补偿器示意图
解:选700通径工作压力0.6Mpa(6kg/平方米)的曲管压力平衡型波纹管。我们先选0.6QYP700×8/4,接管等零件为碳钢。
巩义盛源水电,专注水电设备材料20多年,专业的技术、优秀的产品、优质的服务时的越来越多的客户选择我们,才使得我们的高温热风道补偿器、橡胶软连接、橡胶补偿器、管道伸缩器等水电产品畅销海内外,专注、专业、专心,同时提供防水套管、传力接头、伸缩接头价格等,让我们用最好的产品和服务,为您贡献最大的价值!
