小拉杆横向波纹补偿器
盛源是专业的橡胶接头厂家,除此之外,还生产有橡胶补偿器、管道伸缩器、波纹补偿器等。

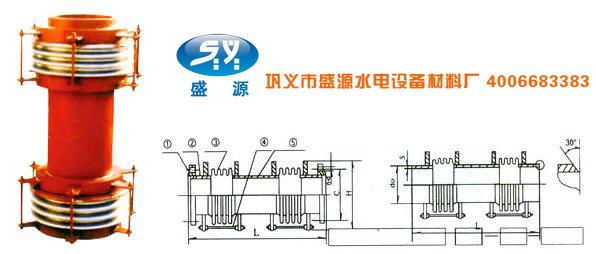

一、小拉杆横向波纹补偿器结构特点:
小拉杆补偿器(补偿装置),由两段波纹管,中间接管及带有限位螺母的小拉杆等零件组成。小拉杆不能承受内压推理。
二、小拉杆横向波纹补偿器补偿特点:
该小拉杆补偿器(补偿装置)可以补偿弯曲管段的横向位移和角项位移,同时可以补偿轴向位移。
三、小拉杆横向波纹补偿器安装说明:
该小拉杆补偿器(补偿装置),安装完后,务必将小拉杆上的落幕松开并离开耳片一段距离。
四、小拉杆横向波纹补偿器使用说明:
小拉杆横向补偿器除可以补偿弯曲管道的横向位移和角位移,同时也可以补偿轴向位移。样本中所列的轴向补偿量及横向补偿量(X0、Y0)均单独用作轴向补偿或横向补偿的最大值,此种情况应分别满足以下关系式:
X1≤XoY1≤Yo
X1、Y1为单独用作轴向补偿或横向补偿的实际值
当补偿器同时存在轴向位移和横向位移时,两种补偿量(X1,Y1)的选取应满足下列关系式:
此时,X1,Y1为同时存在轴向位移及横向位移的实际值。

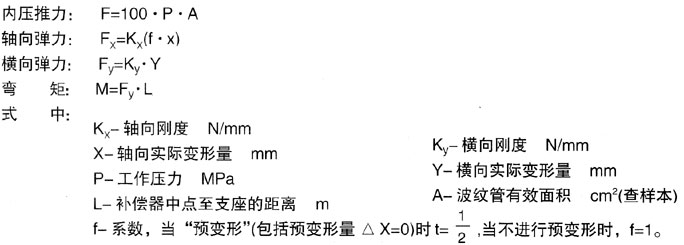

小拉杆横向补偿器对支座作用力的计算:
