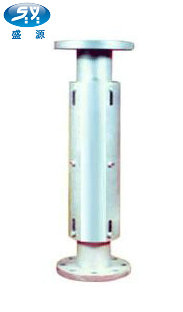

轴向型复式波纹补偿器
轴向型复式波纹补偿器
盛源是专业的橡胶接头厂家,除此之外,还生产有橡胶补偿器、管道伸缩器、波纹补偿器等。
轴向复式补偿器用途:
轴向复式补偿器用于轴向补偿、补偿量大、比较经济是其特点
轴向复式补偿器型号:
本厂生产DN32-DN1000,压力级别:0.1Mpa-2.5Mpa
连接方式:
1、法兰连接2、接管连接
产品轴向补偿量:
30mm-450mm
一、结构简图:
轴向复式补偿器结构简图
二、型号示例
举例:0.6TFS100×20F
表示:工作压力为0.6MPa,通径DN=100mm,波数为20,法兰连接的复式波纹补偿器。
三、结构特点
轴向复式补偿器由一个或多个波纹管串接在一起,波纹管外有可使波纹管轴向移动的外套筒,即是保护装置,又保持了它的稳定性。
四、使用说明:
轴向复式补偿器可以满足管道的轴向补偿,补偿量大,比较经济是其特点。法兰连接按机标JB81-59供货,也可以根据用户要求按国标、化标或其它标准供货。
五、安装使用注意事项:
安装时按轴向型伸缩节对管系管架的要求去布置。
六、对固定支座的作用力:
压力推力:Fp=100·P·A(N)
轴向弹力:Fx=Kx·X(N)
式中:P:最高工作压力或最高试验压力MPa
A:有效面积(查样本)cm2
Kx:补偿器轴向刚度N/mm
X:补偿器使用的轴向补偿量mm
