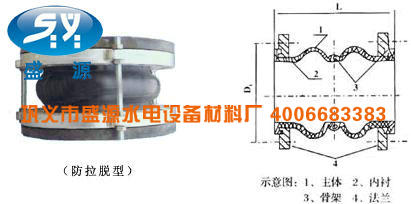

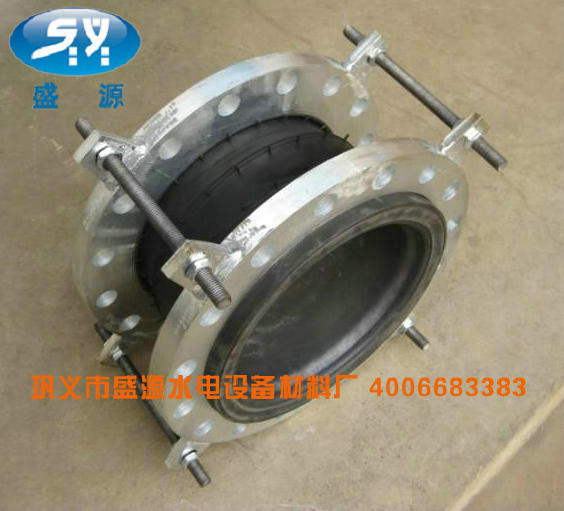

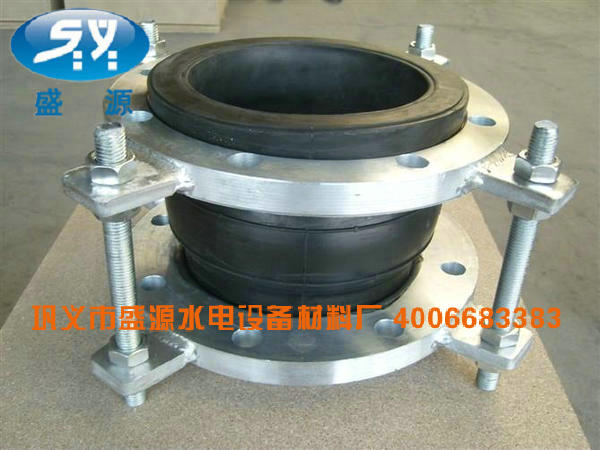

防拉脱可曲挠橡胶胶头
防拉脱可曲挠橡胶接头
防拉脱可曲挠橡胶胶头性能特点:
1、体积小、重量轻、弹性好、安装维修方便。
2、安装时可产生横向、轴向、角向位移,不受管道不通心,法兰不平行的限制。
3、工作时可降低结构传递噪音,吸振能力强。
4、我公司盛源水电(专业的橡胶接头厂家)自主研发的内无缝高压橡胶接头,在耐高温、耐酸碱、耐油的管道中更有效地防止了腐蚀性介质对橡胶接头内壁的侵蚀,提高了使用寿命。
5、由于可曲挠橡胶接头具有良好的综合性能,所以它广泛用于化工、建筑、给水、排水、石油、轻重工业、冷冻、卫生、水暖、消防、电力等基础工程。
防拉脱可曲挠橡胶胶头安装方法:
1.在安装时,严禁超位移极限安装。
2.安装螺栓要对称,逐步加压扭紧,以防局部泄漏。
3. 1.6MPa以上的工作压力,安装螺栓要有弹性压垫,以防工作时螺栓松动。
4.垂直安装时接头管道两端应有垂向受力支承,可采取防拉脱装置,以防止工作受压拉脱。
5.橡胶接头安装部位应远离热源。臭氧区域。严禁强辐射光线暴晒和使用不符合本产品要求的介质。
6.橡胶接头在运输装卸时严禁锐利器具划破表面、密封面。
防拉脱可曲挠橡胶接头技术条件:
项目 |
型号 |
JGD-1 |
JGD-2 |
JGD-3 |
工作压力MPa(kgf/cm2) |
1.0(10) |
1.6(16) |
2.5(25) |
|
爆破压力MPa(kgf/cm2) |
2.0(20) |
3.0(30) |
4.5(45) |
|
真 空 度KPa(mm/Hg) |
53.3(400) |
86.7(650) |
100(750) |
|
适 用 温 度℃ |
-15℃~115℃特殊可达-30℃~+250℃ |
|||
适 用 介 质 |
空气、压缩空气、水、海水、热水、油、酸、碱等。 |
防拉脱可曲挠橡胶接头安装数据表
公称通径 |
长度 |
法兰厚度b |
螺栓数 |
螺栓直径 |
螺栓孔中心 |
轴向位移mm |
横向位移 |
偏转角度 |
||
mm |
英寸 |
伸长 |
压缩 |
|||||||
32 |
1.25 |
95 |
16 |
4 |
18 |
100 |
6 |
9 |
9 |
15 |
40 |
1.5 |
95 |
18 |
4 |
18 |
110 |
6 |
10 |
9 |
15 |
50 |
2 |
105 |
18 |
4 |
18 |
125 |
7 |
10 |
10 |
15 |
65 |
2.5 |
115 |
20 |
4 |
18 |
145 |
7 |
13 |
11 |
15 |
80 |
3 |
135 |
20 |
4 |
18 |
160 |
8 |
15 |
12 |
15 |
100 |
4 |
150 |
22 |
8 |
18 |
180 |
10 |
19 |
13 |
15 |
125 |
5 |
165 |
24 |
8 |
18 |
210 |
12 |
19 |
13 |
15 |
150 |
6 |
180 |
24 |
8 |
23 |
240 |
12 |
20 |
14 |
15 |
200 |
8 |
210 |
24 |
8 |
23 |
295 |
16 |
25 |
22 |
15 |
250 |
10 |
230 |
26 |
12 |
23 |
350 |
16 |
25 |
22 |
15 |
300 |
12 |
245 |
28 |
12 |
23 |
400 |
16 |
25 |
22 |
15 |
350 |
14 |
255 |
28 |
16 |
23 |
460 |
16 |
25 |
22 |
15 |
400 |
16 |
255 |
30 |
16 |
25 |
515 |
16 |
25 |
22 |
15 |
450 |
18 |
255 |
30 |
20 |
25 |
565 |
16 |
25 |
22 |
15 |
500 |
20 |
255 |
32 |
20 |
25 |
620 |
6 |
25 |
22 |
15 |
600 |
24 |
260 |
36 |
20 |
30 |
725 |
6 |
25 |
22 |
15 |
700 |
28 |
260 |
36 |
24 |
30 |
840 |
16 |
25 |
22 |
15 |
800 |
32 |
260 |
38 |
24 |
34 |
950 |
16 |
25 |
22 |
15 |
900 |
36 |
260 |
42 |
28 |
34 |
1050 |
6 |
25 |
22 |
15 |
1000 |
40 |
260 |
44 |
28 |
34 |
1160 |
18 |
26 |
24 |
15 |
1200 |
48 |
260 |
48 |
32 |
41 |
1380 |
18 |
26 |
24 |
15 |
