轴向型复式拉杆波纹补偿器
轴向型复式拉杆波纹补偿器
盛源是专业的橡胶接头厂家,除此之外,还生产有橡胶补偿器、管道伸缩器、波纹补偿器等。
轴向复式拉杆补偿器用途:
轴向复式补偿器结构简单,补偿量大,一般使用于低疲劳次数,需大补偿量的管线。
轴向复式拉杆补偿器型号:
本厂生产DN32-DN3000,压力级别0.1Mpa-2.5Mpa
连接方式:
1、法兰连接2、接管连接
产品轴向补偿量:
72mm-500mm

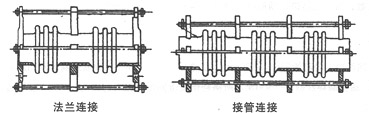

一、结构简图
轴向型复式拉杆波纹补偿器
二、型号示例
举例:0.6TFL200×12J
表示:工作压力为0.6MPa,通径DN=200mm,波数为12,接管连接的复式拉杆波纹补偿器。
三、结构特点
复式拉杆膨胀节由两段或三段波纹管,短中间接管及长拉杆等零件构成,结构简单。长拉杆不是承力构件。
四、使用说明:
1、复式拉杆补偿器,结构简单、补偿量大,一般使用于低疲劳次数,需大补偿量的管线。
2、样本中所给补偿量均为疲劳破坏次数1000次下的轴向补偿量。
3、法兰连接按机标JB81-59供货,也可根据用户要求按国标、化标或其它标准供货。
五、安装使用注意事项
轴向复式补偿器(复式拉杆膨胀节)现场安装完后,须将耳后两侧的螺母退至限位螺母处。
六、对固定支座的作用力:
压力推动:Fp=100·P·A(N)
轴向弹力:Fx=f·Kx·X(N)
式中:P:最高工作压力或最高试验压力MPa;
A:有效面积(查样本)平方米;
Kx:补偿器轴向刚度N/mm;
X:补偿器使用的轴向补偿量mm
f:系数,当补偿器进行预变形时,f为1/2,当补偿器不进行预变形时,f取1。
