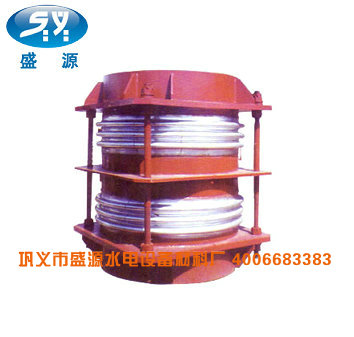

大拉杆横向型补偿器

大拉杆横向型补偿器

一、大拉杆横向型补偿器简介
大拉杆横向型金属波纹管补偿器（膨胀节伸缩节）主要用于补偿管系横向位移及产品自身长度范围内的轴向位移，具有管系设计简单，安装方便，补偿量大，无内压推力等优点。该产品目前常被用于口径较大、走向复杂的管线，用以补偿各种空间及平面管系的横向位移。
二、大拉杆横向型补偿器应用说明：
1、复式拉杆波纹补偿器，结构简单、补偿量大，一般使用于低疲劳次数，需大补偿量的管线。
2、样本中所给补偿量均为疲劳破坏次数1000次下的轴向补偿量。
3、法兰连接按机标JB81-59供货，也可根据用户要求按国标、化标或其它标准供货。
三、对固定支座的作用力：
压力推动：Fp=100·P·A（N）
轴向弹力：Fx=f·Kx·X（N）
式中：P：最高工作压力或最高试验压力MPa；
A：有效面积（查样本）平方米；
Kx：补偿器轴向刚度N/mm；
X：补偿器使用的轴向补偿量mm
f：系数，当补偿器进行预变形时，f为1/2，当补偿器不进行预变形时，f取1。
