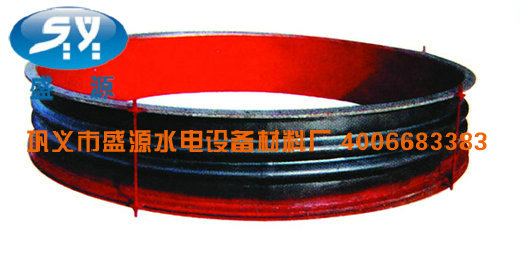

风道橡胶补偿器简图
风道橡胶补偿器产品简介:
该系列产品分为FDZ、FVB、FUB、XB四种型号,由橡胶和橡胶一纤维织物复合材料、钢制法兰、套筒、保温隔热材料组成,风道橡胶补偿器主要用于各种风机、风管之间的柔性连接,其功能是减震、降噪、密封、耐介质、便于位移和安装,是环境保护领域中一种极为理想的减震、降噪、消烟除尘的最佳配套件。
风道橡胶补偿器产品特性:
1、橡胶和纤维织物具有良好的反复位移(变化)还原性,能在较小尺寸范围内提供较大的多维方向补偿,能较好的消除各种管道安装连接时产生的多向误差。
2、橡胶和纤维织具有优越的吸声隔震功能,能有效的减少和消除锅炉、风机等系统品声和震动的传递。
3、橡胶和纤维织无力的传递损耗,减少了设计程序,无需增加其它辅助设施。
4、橡胶和纤维织及隔热材料具有较高耐热和耐腐蚀性能,永不生锈,减少维修费用。
风道橡胶补偿器产品特点:
1、结构合理,弹性好,补偿管道热胀冷缩范围大,对管道支架的反作用力小;
2、吸振降噪,隔热隔尘,有利环保,简化支架结构;
3、能偏转位移,可防止连接的支架或设备基础下沉引起的损害,能适应管道安装的偏心误差,方便安装与维修;
4、耐磨、耐热、耐老化、耐腐蚀,使用寿命长;
5、阻力小,重量轻、不积灰,各种性能优于其它材料的补偿装置;
6、耐介质温度范围广:-40~300℃。
风道橡胶补偿器适用范围:
工厂类:
火力发电厂:锅炉、燃气轮机排气系统
石化工业:锅炉、工业用炉排气系统
排烟脱硫装置:温式、干式通风道
冶金系统:高炉、转炉、燃烧炉等的消烟除尘
核发电厂:换气装置
水泥工业:各种窑、集尘、烟尘处理系统
装置类:
集尘器、汲尘器、空气加热器、洗涤塔、引风机、鼓风机:各设备的风机进出口。
风道橡胶补偿器产品性能参数:
指标\型号 |
FDZ |
FVB |
FUB |
XB |
补偿长度 mm |
|
±100 |
±90 |
15%L |
工作压力≤MPa |
0.04 |
0.045 |
0.045 |
0.01 |
温度范围 ℃ |
-40-300 |
-40-300 |
-40-300 |
≤1200 |
安装长度L mm |
300-450 |
250-450 |
250-450 |
200-1000 |
规格 mm |
DN100-DN6000 |
材料表:
序号 |
名称 |
材料 |
数量 |
1 |
法兰 |
Q235 |
2件 |
2 |
内外胶层 |
天然胶、合成胶 |
1件 |
3 |
增强层 |
挂胶纤维织物 |
2-4层 |
4 |
套筒 |
Q235 |
1套 |
FB-V橡胶(织物)风道接头主要数据:
规格 DN |
外径 d |
螺栓中心 |
法兰外径 |
外套管外径 |
法兰厚度 |
螺栓 n×Md |
500 |
529 |
600 |
640 |
469 |
8 |
16×M16 |
600 |
630 |
705 |
755 |
570 |
16×M16 |
|
700 |
720 |
810 |
860 |
660 |
18×M16 |
|
800 |
820 |
920 |
975 |
760 |
18×M20 |
|
900 |
920 |
1020 |
1075 |
860 |
20×M20 |
|
1000 |
1020 |
1120 |
1175 |
960 |
24×M22 |
|
1100 |
1120 |
1220 |
1275 |
1060 |
10 |
24×M22 |
1200 |
1220 |
1320 |
1375 |
1160 |
30×M22 |
|
1300 |
1320 |
1420 |
1475 |
1260 |
30×M22 |
|
1400 |
1420 |
1520 |
1575 |
1360 |
36×M22 |
|
1500 |
1520 |
1630 |
1685 |
1440 |
36×M22 |
|
1600 |
1620 |
1730 |
1785 |
1540 |
36×M22 |
|
1700 |
1720 |
1830 |
1885 |
1640 |
44×M22 |
|
1800 |
1820 |
1930 |
1985 |
1740 |
44×M22 |
|
1900 |
1920 |
2030 |
2085 |
1840 |
44×M22 |
|
2000 |
2020 |
2130 |
2185 |
1940 |
12 |
44×M27 |
2200 |
2220 |
2340 |
2410 |
2140 |
50×M27 |
|
2400 |
2420 |
2540 |
2610 |
2340 |
14 |
54×M27 |
2500 |
2520 |
2640 |
2710 |
2440 |
56×M30 |
|
2600 |
2620 |
2760 |
2810 |
2540 |
58×M30 |
|
2800 |
2820 |
2960 |
3030 |
2740 |
60×M30 |
|
3000 |
3020 |
3160 |
3230 |
2940 |
64×M30 |
|
3200 |
3220 |
3360 |
3430 |
3140 |
72×M30 |
|
3400 |
3420 |
3560 |
3630 |
3340 |
74×M30 |
|
3600 |
3620 |
3760 |
3840 |
3540 |
16 |
78×M30 |
3800 |
3820 |
3960 |
4040 |
3740 |
80×M30 |
|
4000 |
4020 |
4160 |
4240 |
3940 |
84×M30 |
FB-U橡胶(织物)风道接头主要数据:
规格 |
外径 |
螺栓中心直径 |
法兰外径 |
外套管外径 |
法兰厚度 |
螺栓 |
800 |
812 |
950 |
1000 |
850 |
8 |
24×M22 |
900 |
912 |
1050 |
1100 |
950 |
24×M22 |
|
1000 |
1012 |
1150 |
1200 |
1052 |
30×M22 |
|
1100 |
1112 |
1250 |
1300 |
1152 |
10 |
30×M22 |
1200 |
1212 |
1350 |
1400 |
1252 |
30×M22 |
|
1300 |
1312 |
1450 |
1500 |
1352 |
30×M22 |
|
1400 |
1412 |
1550 |
1600 |
1452 |
30×M22 |
|
1500 |
1512 |
1650 |
1700 |
1552 |
36×M22 |
|
1600 |
1614 |
1750 |
1800 |
1654 |
36×M22 |
|
1700 |
1714 |
1850 |
1900 |
1754 |
36×M22 |
|
1800 |
1814 |
1950 |
2000 |
1854 |
44×M22 |
|
1900 |
1914 |
2050 |
2120 |
1954 |
44×M22 |
|
2000 |
2016 |
2170 |
2240 |
2056 |
44×M22 |
|
2100 |
2116 |
2270 |
2340 |
2156 |
12 |
54×M30 |
2200 |
2216 |
2370 |
2440 |
2256 |
54×M30 |
|
2300 |
2316 |
2470 |
2540 |
2356 |
54×M30 |
|
2400 |
2416 |
2570 |
2640 |
2456 |
54×M30 |
|
2500 |
2516 |
2670 |
2740 |
2556 |
54×M30 |
|
2600 |
2616 |
2770 |
2840 |
2656 |
14 |
64×M30 |
2800 |
2816 |
2970 |
3040 |
2856 |
64×M30 |
|
3000 |
3016 |
3170 |
3240 |
3056 |
64×M30 |
|
3200 |
3216 |
3370 |
3440 |
3256 |
64×M30 |
|
3400 |
3420 |
3580 |
3660 |
3480 |
16 |
72×M30 |
3500 |
3520 |
3680 |
3760 |
3580 |
72×M30 |
|
3600 |
3620 |
3780 |
3860 |
3680 |
72×M30 |
|
3800 |
3820 |
3980 |
4060 |
3880 |
80×M30 |
|
4000 |
4020 |
4180 |
4260 |
4080 |
80×M30 |
|
4200 |
4220 |
4380 |
4460 |
4280 |
80×M30 |
