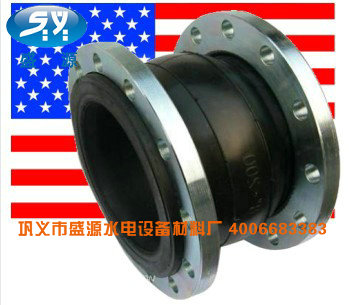

JGD-WM美标高压橡胶接头
JGD-WM美标高压橡胶接头
JGD-WM美标高压橡胶接头是金属管道的柔性联接器,由内胶层、锦纶帘子布增强、外胶层复合的橡胶球体和松套金属法兰组成。具有耐压高、弹性好、位移量大、平衡管道偏差、吸收振动、降低噪音效果好、安装方便等特点,JGD-WM美标高压橡胶接头可广泛用于供水排水、循环水、暖通空调、消防、造纸、制药、石油化工、船舶、水泵、压缩机、风机等管道系统。普通型用于输送-15℃~120℃的空气、压缩空气、水、海水、油、酸、碱等。特殊型用于输送-30℃~250℃以上的上述介质或油、浓酸浓碱、固态物料。
序号
名称
材料
1
内、外层胶
NR、EPDM、NBR
2
主体骨架
尼龙帘布
3
增压环
多股钢丝绳
4
法兰
Q235
型号
I
II
III
工作压力 MPa(Kgf/cm2)
1(10)
1.6(16)
2.5(25)
爆破压力 MPa(Kgf/cm2)
3.0(30)
4.8(48)
5.5(55)
真空度 KPa(mmHg)
53.3(400)
86.7(650)
100(750)
适用温度 ℃
-15~115特殊可达-30~250
适用介质
水、海水、蒸气、油、酸、碱等
公称通径 |
长度 |
法兰外径 |
螺栓数 |
螺栓孔直径 |
螺栓孔中 |
轴向位移(mm) |
横向位移 |
偏转角度 |
||
mm |
英寸 |
伸长 |
压缩 |
|||||||
32 |
11/4 |
95 |
140 |
4 |
18 |
100 |
6 |
9 |
9 |
15° |
40 |
11/2 |
95 |
150 |
4 |
18 |
110 |
6 |
10 |
9 |
15° |
50 |
2 |
105 |
165 |
4 |
18 |
125 |
7 |
10 |
10 |
15° |
65 |
21/2 |
115 |
185 |
4 |
18 |
145 |
7 |
13 |
11 |
15° |
80 |
3 |
130 |
200 |
8 |
18 |
160 |
8 |
15 |
12 |
15° |
100 |
4 |
135 |
220 |
8 |
18 |
180 |
10 |
19 |
13 |
15° |
125 |
5 |
170 |
250 |
8 |
18 |
210 |
12 |
19 |
13 |
15° |
150 |
6 |
180 |
285 |
8 |
22 |
240 |
12 |
20 |
14 |
15° |
200 |
8 |
205 |
340 |
8 |
22 |
295 |
16 |
25 |
22 |
15° |
250 |
10 |
240 |
395 |
12 |
22 |
350 |
16 |
25 |
22 |
15° |
300 |
12 |
260 |
445 |
12 |
22 |
400 |
16 |
25 |
22 |
15° |
350 |
14 |
255 |
505 |
16 |
22 |
460 |
16 |
25 |
22 |
15° |
400 |
16 |
255 |
565 |
16 |
26 |
515 |
16 |
25 |
22 |
15° |
450 |
18 |
255 |
615 |
20 |
26 |
565 |
16 |
25 |
22 |
15° |
500 |
20 |
255 |
670 |
20 |
26 |
620 |
16 |
25 |
22 |
15° |
600 |
24 |
260 |
780 |
20 |
30 |
725 |
16 |
25 |
22 |
15° |
